网站首页 > 产品展示
 除盐水、软化水系列 >> 变频供水装置

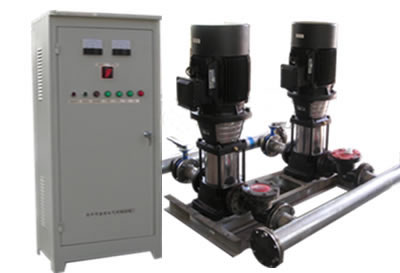

 产品编号:41715114516 产品名称:变频供水装置 产品类别:除盐水、软化水系列
 产品描述:

工作原理
      该供水系统采用可编程序控制器及微电脑控制的变频调速器组成自动供水系统,具有控制水泵出口恒压(或变压)、变流量供水的基本的功能。通过安装在出水管上的压力变送器,将供水压力的变化信号送入微电脑控制器,信号经过处理后与设定的压力信号进行比较运算产生逻辑控制信号与频率设定信号,得出最佳参数由可编程序控制器控制变频器和水泵组实现整个系统的连续运行,对每台水泵实行软启动,软切换及变频运行,并根据用水量的变化,系统可以自动确定水泵投入台数,实现循环运行,提高系统的稳定性及供水质量。
(1) 变频供水设备
      根据压力变送器送来的信号,控制电机泵组的速度及运行台数调节流量达到恒压或变压供水,当夜间小流量时,可切换到附属小泵或小型气压罐来维持供水压力。
(2) 生活、消防共用供水设备
      生活供水时,设备运行在低压变频状态;当发生火灾时打开消防栓,管路中的流量开关发出信号(亦可由消防栓中的消防按纽或电控柜上的按纽启动),微机立即控制泵组使压力上升至消防压力,并自动切断生活供水。此方式可满足消防对系统压力的要求。
(3) 专用消防设备
      2个稳定泵,2个为消防泵,平时稳定泵工作。水在管路中形成一个小循环,维持一定系统压力,当出现火警打开消防栓时,流量开关发出信号,通过电控柜带动消防泵,满足消防用水要求。
运行特性
      以三台泵系统为例,在“变频自动”运行方式下,可编程控制器及微电脑控制变频器软启动1#稳定泵,1#稳定泵水泵进入变频运行状态,转速逐渐升高。当供水量Q〈1/3QMAX时,(QMAX为三台泵全部工频运行时的最大流量),微电脑根据供水量的变化自动调节1#稳定泵的转速,以保证所需的压力。当1/30MAX〈Q〈2/3QMAX时,1#稳定泵已不能满足所需水量,这时将1#稳定泵转为工频运行状态,软启动2#稳定泵,使2#稳定泵进入变频运行状态,其转速由供水量决定。当2/3QMAX〈Q〈QMAX时,将1#稳定泵、2#稳定泵泵置于工频运行状态,软启动3#消防泵进入变频运行状态。当供水量减少至1/3QMAX〈Q〈2/3QMAX时,3#消防泵转速逐渐降至接近零,此时控制1#稳定泵停止运行,3#消防泵转速提高,继续处于变频运行状态。当供水量继续减少至Q〈1/3QMAX时,停掉2#稳定泵,3#消防泵继续变频运行。当用水量又增加至1/3QMAX〈Q〈2/3QMAX时,3#消防泵转为工频运行,1#稳定泵软启动至变频运行。如此往复循环,做到先开先停的运行原则。

技术参数
流量调节范围:0-2400m3/h;
压力调节范围:0-1.6MPa;
控制电机(单台)的最大容量:1000KW;
控制方式:单台或多台并联运行,泵出口恒压或变压;
操作方式;变频自动、变频手动、工频自动、工频手动;
启动方式:正常时变频软启动,非正常时工频全压或降压启动;
压力调节精度:〈0.001MPa;
整机工作效率:〉95×η%(水泵效率)
