产品简介
特点
1.有效水深400-500mm。
2.池内水力停留时间(3-5min)。
3.净化量大,即表面负荷高。
4.战地面积小,单位负荷轻,全部预制构件组装,不需要操作室,设备可以架空安装,也可多层组合。
5.安装维修费用低,易于清扫。
6.净化程度,高悬浮物去除率达90%以上。
7.该装置采用RFA型溶气系统申请国家专利(专利号86209296),它结构巧妙,溶气效率高达90%,体积仅为一般溶气系统的五分之一。
主要结构
RQF型高效浅层气浮装置集凝聚,气浮,撇渣,沉淀,刮泥为一体。整体呈圆柱形,结构紧凑,池子较浅。装置主体由五大部分组成:池体,旋转布水机构,熔气释放机构,框架机构,集水机构等。进水口,出水口与浮渣排出口全部集中在池体中央区域内,布水机构,集水机构,溶气释放机构都与框架紧密连接在一起,围绕池体中心转动。本装置提供成套设备总成及控制系统,通过集中控制与分散控制相结合,以使设备达到最佳运行状态。

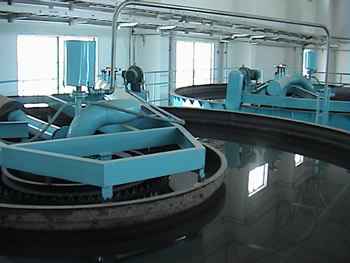

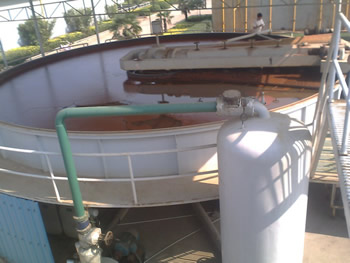

RQF型浅层气浮设备
一、用途在给水处理工艺程序中,固液分离技术及其设备是关键项目之一。对于比重接近于水的微小悬浮颗粒的去除,气浮是最有效的方法之一。该设备广泛应用于给排水处理工程。
第一,应用于湖泊水为水源的自来水除藻降浊;
第二,应用于工业污水处理工程,如石油化工、纺织、印染、电镀、制革、食品工业等领域;
第三,应用于污水中有用物质的回收,如:造纸、浆水中的纤维回收等领域。
三,特点
1.有效水深400~500mm。
2.池内水力停留时间(3~5min)。
3.净化量大,即表面负荷高。
4.占地面积小,单位负荷轻,全部预制构件组装,不需要操作室,设备以架空安装,也可多层组合。
5.安装维修费用低,易于清扫。
6.净化程度高,悬浮物去除率达90%以上。
7.它结构巧妙,溶气效率高达90%,体积仅为一般溶气系统的五分之一。
四、产品主要工作原理
气浮分离技术是指空气与水水在—定的压力条件下,使气体极大限度的溶入水中,力求处于饱和状态,然后把所形成的压力溶气水通过减压释放,产生大量的微细气泡,与水中的悬浮絮体充分接触,使水中悬浮絮体粘附在微气泡上,随气泡一起浮到水面,形成浮渣并刮去浮渣,从而净化水质。
我厂开发RQF型高效浅层气浮装置,是一个先进的快速气浮系统,在传统气浮理论的基础上,又成功地运用了“浅层理论”和“零速”原理,通过精心设计,集凝聚、气浮、撇渣、沉淀、刮泥为一体,是一种水质净化处理的高效设备。
五、工艺流程
原水经絮凝混合由池底中心管流入,水表面的浮渣用撇渣器收集起来,然后排入中央污泥槽,排置相匹配的污泥装置,沉于池底的污泥由刮板收集至排泥槽排出,清水由中央集水机构收集排出。
凝絮好的原水是指在原水中加入絮凝药剂PAC或PAM(PAC为400-1000mg /I,PAM为PAC的1/5左右),经10-15分钟的有效地絮凝反应,形成的原水。具体药量及絮凝时间,絮凝效果须由实验测定。
六、主要机构
RQF型高效浅层气浮装置集凝聚、气浮、撇渣、沉淀、刮泥为一体,整体成圆柱形,结构紧凑,池子较浅。装置主体由五大部分组成:池体、旋转布水机构、溶气释放机构、框架机构、集水机构等。进水口,出水口与浮渣排出口全部集中在池体中央区域内,布水机构、集水机构、溶气释放机构与框架紧密连接在一起,围绕池体转动。
本装置提供成套设备总成及控制系统,通过集中控制与分散控制相结合,以使设备达到最佳运行状态(详见图一和图二)。
七、主要技术参数及尺寸
(见表1-6及附图)表1,
主要技术参数:
1.表中处理水量依据,
处理量 |
25-840 |
溶气水压力 |
≥0.4MPa |
池深 |
600-780 |
设计转速 |
(1/3)-(1/5)rpm |
右效水深 |
400-500 |
加药泵功率 |
0.18-1Kw |
水力停留时间 |
3-5 |
主机总功率 |
1.2-6.2Kw |
水力表面负荷 |
6-10 |
空压机功率 |
0.18-5Kw |
回流比 |
污水≥30%净水≥10% |
|
|
注:可根绝具体水质而定。
表2.RQF型气浮系列表格
型号 |
池径 |
处理量 |
主机 |
工作 |
配溶气 |
反应器参数 |
加药搅 |
(mm) |
(m/h) |
总功率 (Kw) |
负载 (t) |
系统功 率(KW) |
反应罐尺寸 φD×H(m) |
反应罐搅 拌功率 (KW) |
反应罐工 作重量 (T) |
拌功率 (2台) (KW) |
RQF25 |
φ3000 |
25 |
1.3 |
12 |
7 |
φ1.2×2.1 |
0.37 |
2.5 |
0.74 |
RQF45 |
φ4000 |
45 |
1.85 |
16.8 |
7 |
φ1.5×2.3 |
0.34 |
4.2 |
0.74 |
RQF70 |
φ5000 |
70 |
2.6 |
21.2 |
9 |
φ1.8×2.6 |
0.34 |
7.1 |
1 |
RQFll0 |
φ6000 |
110 |
3.3 |
28 |
17 |
φ2.1×2.9 |
0.37 |
10.7 |
1.1 |
RQFl50 |
φ7000 |
150 |
3.3 |
40 |
21 |
φ5.4×3.0 |
0.37 |
14.2 |
1.5 |
RQF200 |
φ8000 |
200 |
3.3 |
45/37 |
23.5 |
φ2.4×4.0 |
0.55 |
19.1 |
1.5 |
RQF250 |
φ9000 |
250 |
3.3 |
46 |
23.5 |
φ2.4×4,9 |
0.55 |
24.5 |
1.5 |
RQF300 |
φ10000 |
300 |
5.2 |
57 |
31.5 |
φ2.4×5.5 |
0.75 |
29.3 |
1.5 |
RQF400 |
φ11000 |
400 |
6.2 |
68 |
45 |
2-φ2.4×4.0 |
2×0.55 |
2×19.1 |
2.2 |
RQF450 |
φ12000 |
450 |
6.2 |
81 |
45 |
2-φ2.4×4.9 |
2×0.55 |
2×24.5 |
2.2 |
RQF500 |
φ13000 |
500 |
6.2 |
93 |
46.5 |
2-φ2.4×4.9 |
2×0.55 |
2×24.5 |
2.2 |
RQF600 |
φ14000 |
600 |
6.2 |
1 10 |
46.5 |
2-φ2.4×5.5 |
2×0.55 |
2×29.2 |
2.2 |
注:
1.表中处理水量依据,回流比R=30%,水力表面负荷:q=6~8m/m³.h 2.表中处理量适合污水处理系统。 3.RQF25~RQF250为钢制池体,其工作负载指整机正常工作时间时,上建地基承受的总负荷。 RQF200~RQF600为土建池体,其工作负载指整机正常工作时间时,混凝土池体所承受的总负荷。 例:RQF200其工作负载为45/37(t) 其中:45t指池体钢制时,土建得基承受总负荷。 37t指池体为混凝土时,混凝土池体所承受总负荷。 |
