网站首页 > 产品展示

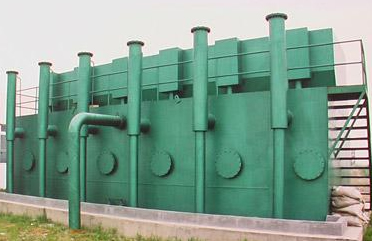

 净水器、过滤器系列 >> 一体化净水装置
 产品编号:4216361316 产品名称:一体化净水装置 产品类别:净水器、过滤器系列
 产品描述:





一、概述
    FA型高效全自动净水装置是由本公司研制的系列新产品,净水量分为10、30、50、100、200吨/小时五个不同型号(特殊规格及要求可另行设计制造)。
    该系列净水装置集絮凝、沉淀、排污、反冲、集水过滤等工艺中的精华之大成,无需人员操作而能达到单体全自动运行的系列净水装置,是实现水厂自动化管理的重要单元,再配以本厂生产的ZJ型自动加药装置及消毒设备,即可成为一个具有全套功能的净水站(厂)。
本系列净水装置,不仅适用范围广,处理效果好,出水水质优良,而且自耗水量少,动力消耗省,占
地面积小,节水、节电、节人工,可省去辅助机泵及设施的新型节能新产品。

二、适用范围

    1、适用于水浊度小于3000mg/L的各类江、河、湖、水库等为水源的农村、城镇、工矿企业的水厂,作为主要的净水处理装置。
    2、对于低温、低浊、有季节性藻类的湖泊水源,有其特殊的适应能力。
    3、对高纯水、饮料工业用水、锅炉用水等作前置水处理的预处理设备。
    4、用于各类工业循环水系统,可有效而大幅度地提高循环用水水质。
    5、用于中水道系统,以污水厂出水为水源,作净水回用水的处理设备。

三、主要特点

    1、除了对一级泵房及加药系统的管理外,净水装置本身从反应、絮凝、沉淀、集泥、排泥、集水、配水、过滤、反冲、排污等一系列运行程序,达到了自动运行的要求,值班人员只要定时作水质监视测定工作外,无需对净水装置操作管理。
    2、高浓度的絮凝层,能使原水中的杂质颗粒,在其间得到充分的碰撞接触,吸附的机率,因而能适应各种原水的水温和浊度,杂质颗粒去除率高。在一定使用条件时,还具有除藻功能。
    3、迅捷的泥渣浓缩室及可调式自动排泥系统,能保证多余的泥渣杂质及时排除,从而保证稳定的杂质颗粒去除率。
    4、高效的絮凝及沉淀效果,使沉淀出水水质一直保持良好状态。
    5、新颖独创的集水系统及最低的集水水头,使集水更均匀有效,不仅提高了体积利用系数,因其集水水头极小,累积的省电效果可观。
    6、净水系统自动化,既保证了净水系统的高效过滤,(在原水浊度小于
3000mg几时,滤后水浊度可保持在3mg几以下)又能自动反冲洗,无需另设反冲洗水泵或空压机等电器设备,可节省大量的基建投资及日常运行、维修、保养费用。
    7、自耗水率低约在
<5%左右,对节省有限的水资源起着积极的作用。
    8、占地面积小,与一般净水构筑物相比,可节省占地<50%以上,高度在4.10米左右,室内外均可安置。
    9、便于扩建、改造、再用,便于搬迁或易地再用。

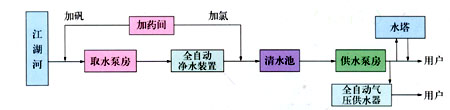

四、工艺流程图



    上述构筑物可根据具体情况后合并建造,在无水塔的情况下,可采用本公司生产的全自动气压供水器,辅助设备有JY型加药装置及消毒设备均有本公司提供。

五、设计参数

  1、适用原水浊度:≤3000mg/L
    2、适用原水温度:常温
    3、净水出水浊度:≤3mg/L
    4、沉淀区设计表面负荷:7~8M3/H·M2
    5、过滤区设计滤速:8~10M/H
    6、滤池冲洗强度:14~16L/S·M2
    7、冲洗历时:t=4~6mim(可调)
    8、总停留时间:T总=40~45mim
    9、进水压力:≈0.06MPa


六、选用管道、电源、泵型等参数一览表(点击查看详细资料

注:
    1、上述各种管道进水口接管方向,可任意改变
180度方位,以适应总体布局的需要。
    2、参考的泵型选择及电机功率其适用条件为:水泵的最枯水位与净水装置的运行水位之差≯8米,自水源至净水装置的沿途及局部损失之和≯4米,若应用地点的水力条件与上述情况不符时,应按实际情况另行选泵。


七、各部分尺寸一览表

型号

主体平面尺寸 a*g

基础平面尺寸 h*b

反冲洗管尺寸及个数

管道平面尺寸

净水装置总高度

a

g

h

b

e

f

n

c

D

j

FA-10

1700

2100

2300

2300

350

700

3

200

600

300

4100

FA-30

3100

3000

3200

3700

500

1000

3

300

1180

300

4100

FA-50

3850

4000

4200

4500

500

1000

4

400

1430

325

4100

FA-100

4600

6800

7000

5300

850

1700

4

500

1700

350

4100

FA-200

4600

13600

13800

5300

850

1700

8

500

1700

350

4100

    注:净水装置的出水标高为2.5米(相对标高),根据净水装置及清水池的管路布局及距离,计算其沿途及局部损失之和。以2.5米,减去此水力损失之和,即可决定清水池最高水位的相对标高值 。

八、安装和维修

    1、本净水装置为整体净水单元,置于按设计要求浇捣成的基础上,接通进水管和出水管,即可投入运行。
    2、进水管必须按装流量计。
    3、本装置需引入380V三相电源,为控制全自动所需。
    4、本装置一般不需维修、保养、唯每年可检查滤料一次。如滤料厚度不足时,可用0.50—1.2毫米粒径的石英砂,补充到所需高度即可。

九、成套供货范围

    1、净水装置以外的进水管、进水阀门、出水管、排水管、排泥管,不包括在供货范围内。
    2、巡检走道、平台及扶梯,不包括在供货范围内。
    3、代用户安装调试,费用另计。
    4、不包括装置所需滤料,数量应按供方要求自行采购或代办。
    5、单购本设备时,合同生效予付总额50%,余款发货时一次付清。
    6、本设备出厂时,全部检验合格。
    7、本净水装置实行三包,保质期为一年。
    8、随着生产技术的发展,本设备如有技术改进,按产品出厂为准。
    9、提供技术咨询和承担给排水工程设计。
